NV10P

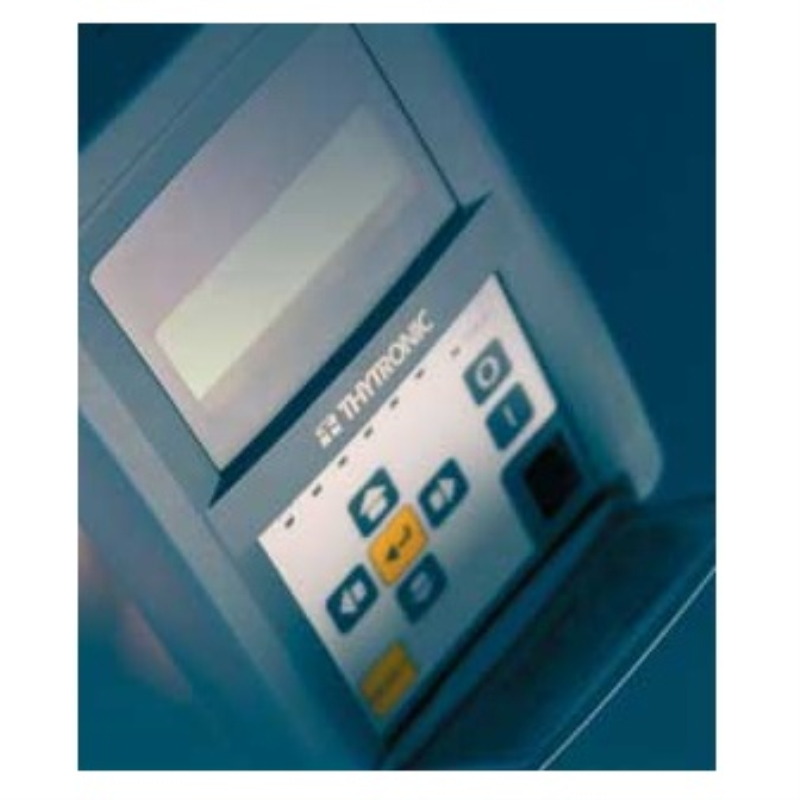

THYTRONIC NV10P Güneş Enerji Santrali Koruma Rölesi

NV10P Röle Tipik Olarak YG, OG ve AG Üretim ve Dağıtım Tesislerinde, Transformatörlerde, veya Elektrik Makinelerinde Koruma, Yük atma, ve adalama Koruma Kaybı için Kullanılabilir.

Thytronic NV10P Röleleri Uygulama Alanları;

• Güneş Elektrik Enerjisi Üretim Tesisleri
• Rüzgar Elektrik Enerjisi Üretim Tesisleri
• Biyogaz Elektrik Enerjisi üretim Tesisleri
• Bara
• Jeneratör Tesisleri
• Motor ve Koruma Tesisleri

NV10p RÖLE KORUMA FONKSİYONLARI

• Pt100 termal koruma (26) (Opsiyonel)
• Düşük gerilim (27)
• Pozitif sekans düşük gerilim (27V1
• Yüksek gerilim (59)
• Artık yüksek gerilim (59N)
• Ortalama gerilim (59Uavg)
• Negatif sekans yüksek gerilim (59V2)
• Değişim oranı frekansı (81R)
• Düşük ve yüksek frekans (81U 81O)
• Kesici arızası (BF)

THYTRONİC NV10p GÖRÜNTÜLEME ve KONTROL FONKSİYONLARI

• GES tesisleri için otomatik tekrar kapama
• CB teşhisi
• Dijital arıza kaydı (DFR)
• Arıza ve olay kaydı (SER & SFR)
• Çoklu ayar profilleri
• PLC
• Açık devre denetimi (74TCS)

THYTRONIC ROLE DONANIMI

• 100V veya standart voltaj girişleri (Alternatif)
• 400V veya standart voltaj girişleri
• 2 adet ikili giriş + 6 adet çıkış rölesi
• + 8 LED
• Besleme gerilimi 100-230 Vac/dc (Alternatif)
• Besleme gerilimi 24-48 Vac/dc (Alternatif)
• Ethernet FX portu ile ağ modülü(Opsiyonel)
• Ethernet FX portu ile ağ modülü + RS485 portu (Opsiyonel)
• RS485 portu (Ethernet FX portu ile beraber kullanılamaz)
• Voltmetrik girişler

Thytronic NV10p Koruma Rölesi Haberleşme Fonksiyonları

• IEC 61850 Protokolü (Opsiyonel)
• Modbus RTU RS232 protokolü
• Modbus RTU RS485 / IEC 870-5-103 / DNP3 protokolü (Alternatif)
• Modbus TCP/IP protokolü (Opsiyonel)
