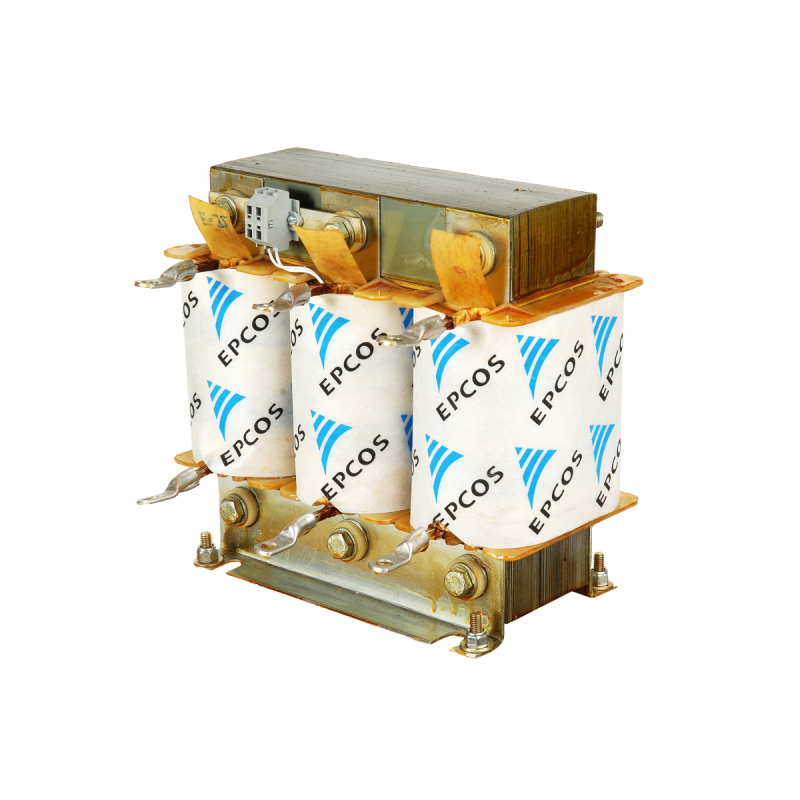

Harmonik Filtre Reaktörü
Genel
Modern güç elektroniği aparatlarının (sürücüler, kesintisiz güç kaynakları vb.) artması ile birlikte lineer olmayan akım karakteristikleri ortaya çıkmaktadır ve bu akım karakteristikleri hatlarda harmoniklere sebep olarak hatların aşırı yüklenmesine neden olmaktadır.
Reaktif güç kontrolörü ve kondansatörler besleme transformatörlerinin birleşimiyle bir rezonans devre oluşturmaktadır. Deneyler sonucuna göre, oluşan rezonans devresinin rezonans frekansı 250 ile 500 Hz arasında , 5 inci ve 7’nci harmonikleri işaret etmektedir.
Bu tür bir rezonans aşağıdaki gibi istenmeyen etkilere yol açar:
- Kondansatörlerin aşırı yüklenmesi
- Transformatörler ve iletim elemanlarının aşırı yüklenmesi
- Ölçme ve kontrol sistemleri, bilgisayar ve şaltlar arasında girişim
- Rezonans eğilimi, örneğin harmoniklerin kuvvetlendirilmesi
- Gerilim bozulması
Harmonik kirlenmelerin olduğu sistemlerde harmonik filtre reaktörlü kompanzasyon uygulamaları yapılmalıdır. Reaktörler belli bir rezonans frekansına ayarlanarak L-C seri devresi oluşturulmak suretiyle seri rezonans yaratılarak, rezonans freakansındaki ve üzerindeki frekans değerlerinin oluşturduğu harmonik spektrumunda empedans artışı önlenir. Sonuçta empedans artışının sebep olduğu harmonik gerilimlerdeki genlik artışı engellenir. Bu şekilde toplam harmonik bozulmada iyileşme sağlanır ve harmoniklerin kondansatörler üzerindeki etkileri azaltılmış olur.
Uygulamalar
- Harmonik kirlenmenin oluştuğu sistemler
- Tuned ve detuned harmonik filtreleri
- Güç kayıplarının azaltılması
- Harmonik bozulumunun azaltılması
Özellikler
- Yüksek harmonik yükleme kapasitesi
- Çok düşük kayıplar
- Düşük ses
- Uygun montaj
- Uzun ömür
- Sıcaklık koruması (NC kontağı)
